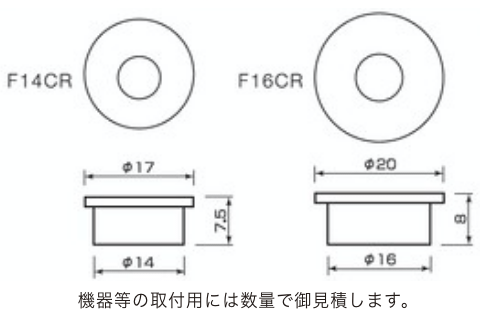

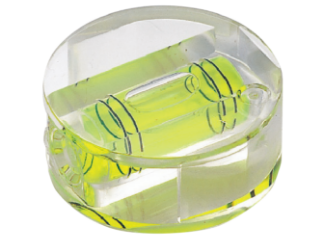

丸型気泡管/フォルダータイプ

  • 丸型気泡管/フォルダータイプ20
  • 丸型気泡管/フォルダータイプ17
前後左右
品名 感度 サイズ(mm) 製品質量 品番 入数
丸型気泡管/フォルダータイプ20 0.40mm/m=0.0229° φ20×8 2g F16CR 6
丸型気泡管/フォルダータイプ17 0.40mm/m=0.0229° φ17×7.5 F14CR 6

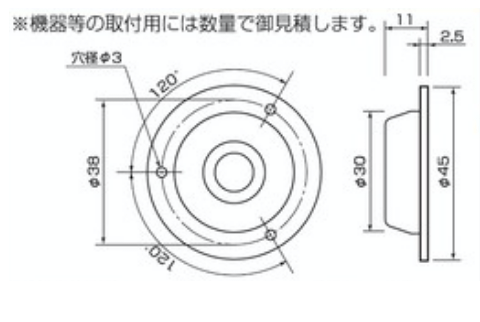

ツバ付丸型気泡管

  • ツバ付丸型気泡管
  • ツバ付丸型気泡管・磁石付
前後左右
磁石
品名 感度 サイズ(mm) 製品質量 品番 入数
ツバ付丸型気泡管 0.50mm/m=0.0286° φ45×11 10g CI 6
ツバ付丸型気泡管・磁石付 0.50mm/m=0.0286° φ45×12.2 16g CIM 6

丸型気泡管KYU150

  • 丸型気泡管KYU150
前後左右
品名 感度 サイズ(mm) 製品質量 品番 入数
丸型気泡管KYU150 0.50mm/m=0.0286° φ20×10.4 3g KYU150 6

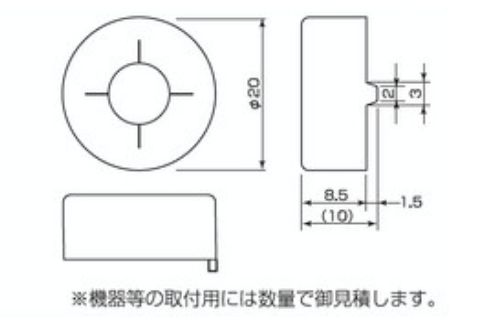

丸型気泡管

  • 丸型気泡管φ11
  • 丸型気泡管φ12
  • 丸型気泡管φ13
  • 丸型気泡管φ16
  • 丸型気泡管φ20
  • 丸型気泡管φ25
前後左右
品名 感度 サイズ(mm) 製品質量 品番 入数
丸型気泡管φ11 1.00mm/m=0.0573° φ11×8.5 1g R11 6
丸型気泡管φ12 0.50mm/m=0.0286° φ12×8.5 1g R12
丸型気泡管φ13 1.50mm/m=0.0859° φ13×8.0 1g R13
丸型気泡管φ16 0.50mm/m=0.0286° φ16×8.5 2g R16
丸型気泡管φ20 0.50mm/m=0.0286° φ20×8.5 3g R20
丸型気泡管φ25 0.50mm/m=0.0286° φ25×8.5 4g R25

丸型気泡管・磁石付

  • 丸型気泡管φ11・磁石付
  • 丸型気泡管φ12・磁石付
  • 丸型気泡管φ13・磁石付
  • 丸型気泡管φ16・磁石付
  • 丸型気泡管φ20・磁石付
  • 丸型気泡管φ25・磁石付
前後左右
磁石
品名 感度 サイズ(mm) 製品質量 品番 入数
丸型気泡管φ11・磁石付 1.00mm/m=0.0573° φ11×9.7 1g R11M 6
丸型気泡管φ12・磁石付 0.50mm/m=0.0286° φ12×9.7 1g R12M
丸型気泡管φ13・磁石付 1.50mm/m=0.0859° φ13×9.2 1g R13M
丸型気泡管φ16・磁石付 0.50mm/m=0.0286° φ16×9.7 2g R16M
丸型気泡管φ20・磁石付 0.50mm/m=0.0286° φ20×9.7 4g R20M
丸型気泡管φ25・磁石付 0.50mm/m=0.0286° φ25×9.7 6g R25M

丸型気泡管・取付タイプ

  • 丸型気泡管φ11・取付タイプ
  • 丸型気泡管φ12・取付タイプ
  • 丸型気泡管φ13・取付タイプ
  • 丸型気泡管φ16・取付タイプ
  • 丸型気泡管φ20・取付タイプ
  • 丸型気泡管φ25・取付タイプ

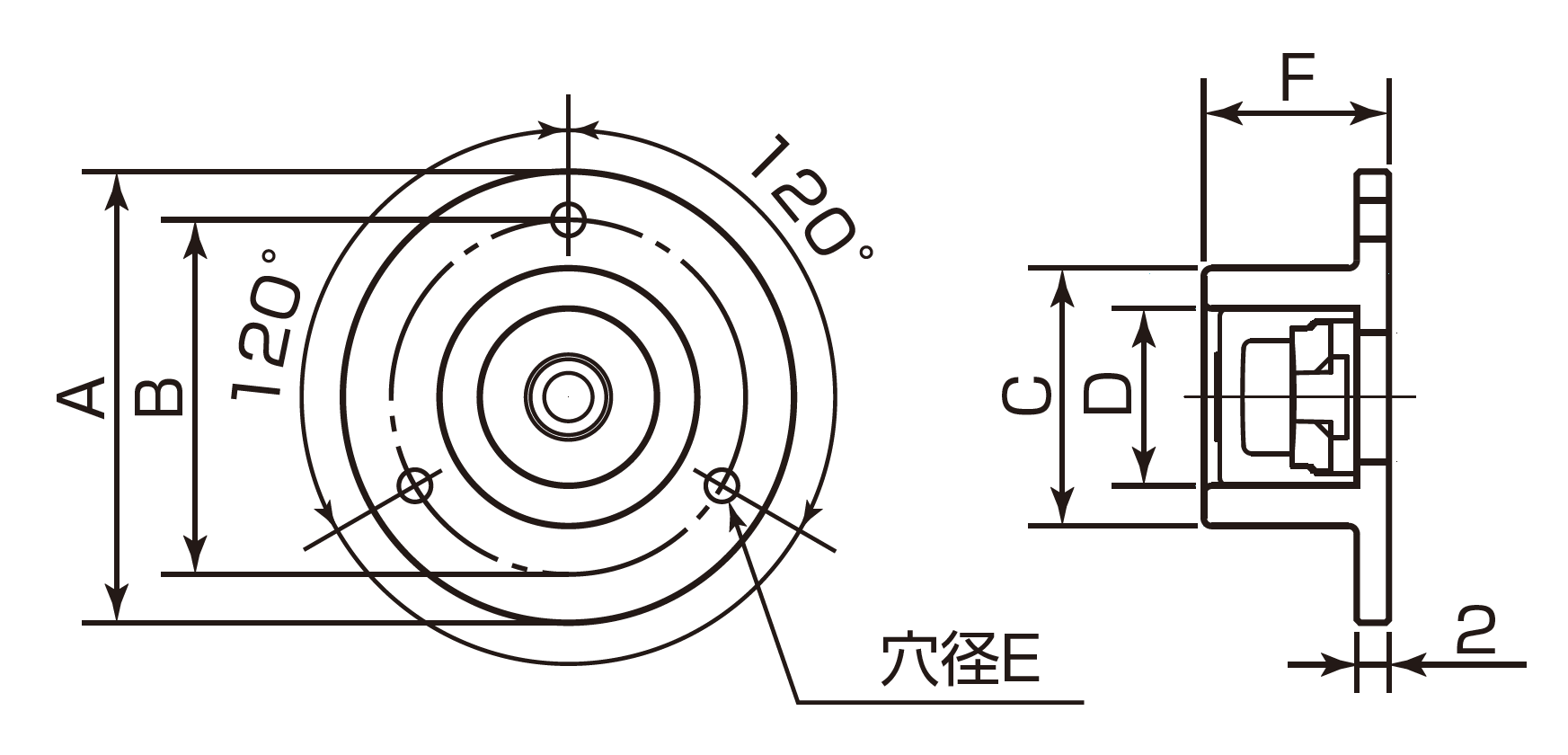

サイズ(mm) A:外形 B:穴ピッチ円径 C:たち壁径 D:気泡官外径 E:穴径
R11T 28 22 16 11 2
R12T 28 22 16 12 2
R13T 28 22 16 13 2
R16T 33 26 19 16 3
R20T 37 30 23 20 3
R25T 42 35 28 25 3
品名 感度 サイズ(mm) 製品質量 品番 入数
丸型気泡管φ11・取付タイプ 1.00mm/m=0.0573° φ28×11.5 7g R11T 6
丸型気泡管φ12・取付タイプ 0.50mm/m=0.0286° φ28×11.5 6g R12T
丸型気泡管φ13・取付タイプ 1.50mm/m=0.0859° φ28×11.5 6g R13T
丸型気泡管φ16・取付タイプ 0.50mm/m=0.0286° φ33×11.5 8g R16T
丸型気泡管φ20・取付タイプ 0.50mm/m=0.0286° φ37×11.5 10g R20T
丸型気泡管φ25・取付タイプ 0.50mm/m=0.0286° φ42×11.5 13g R25T
