PRODUCT LINEUP
製品一覧
Vials
各種気泡管
丸型気泡管
- 丸型気泡管φ11
- 丸型気泡管φ12
- 丸型気泡管φ13
- 丸型気泡管φ16
- 丸型気泡管φ20
- 丸型気泡管φ25
- 前後左右
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 丸型気泡管φ11 | 1.00mm/m=0.0573° | φ11×8.5 | 1g | R11 | 6 |
| 丸型気泡管φ12 | 0.50mm/m=0.0286° | φ12×8.5 | 1g | R12 | |
| 丸型気泡管φ13 | 1.50mm/m=0.0859° | φ13×8.0 | 1g | R13 | |
| 丸型気泡管φ16 | 0.50mm/m=0.0286° | φ16×8.5 | 2g | R16 | |
| 丸型気泡管φ20 | 0.50mm/m=0.0286° | φ20×8.5 | 3g | R20 | |
| 丸型気泡管φ25 | 0.50mm/m=0.0286° | φ25×8.5 | 4g | R25 |
丸型気泡管・磁石付
- 丸型気泡管φ11・磁石付
- 丸型気泡管φ12・磁石付
- 丸型気泡管φ13・磁石付
- 丸型気泡管φ16・磁石付
- 丸型気泡管φ20・磁石付
- 丸型気泡管φ25・磁石付
- 前後左右
- 磁石
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 丸型気泡管φ11・磁石付 | 1.00mm/m=0.0573° | φ11×9.7 | 1g | R11M | 6 |
| 丸型気泡管φ12・磁石付 | 0.50mm/m=0.0286° | φ12×9.7 | 1g | R12M | |
| 丸型気泡管φ13・磁石付 | 1.50mm/m=0.0859° | φ13×9.2 | 1g | R13M | |
| 丸型気泡管φ16・磁石付 | 0.50mm/m=0.0286° | φ16×9.7 | 2g | R16M | |
| 丸型気泡管φ20・磁石付 | 0.50mm/m=0.0286° | φ20×9.7 | 4g | R20M | |
| 丸型気泡管φ25・磁石付 | 0.50mm/m=0.0286° | φ25×9.7 | 6g | R25M |

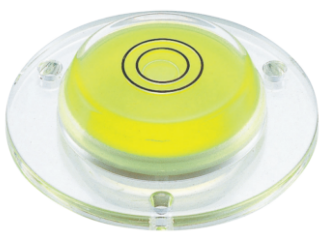

丸型気泡管・取付タイプ
- 丸型気泡管φ11・取付タイプ
- 丸型気泡管φ12・取付タイプ
- 丸型気泡管φ13・取付タイプ
- 丸型気泡管φ16・取付タイプ
- 丸型気泡管φ20・取付タイプ
- 丸型気泡管φ25・取付タイプ

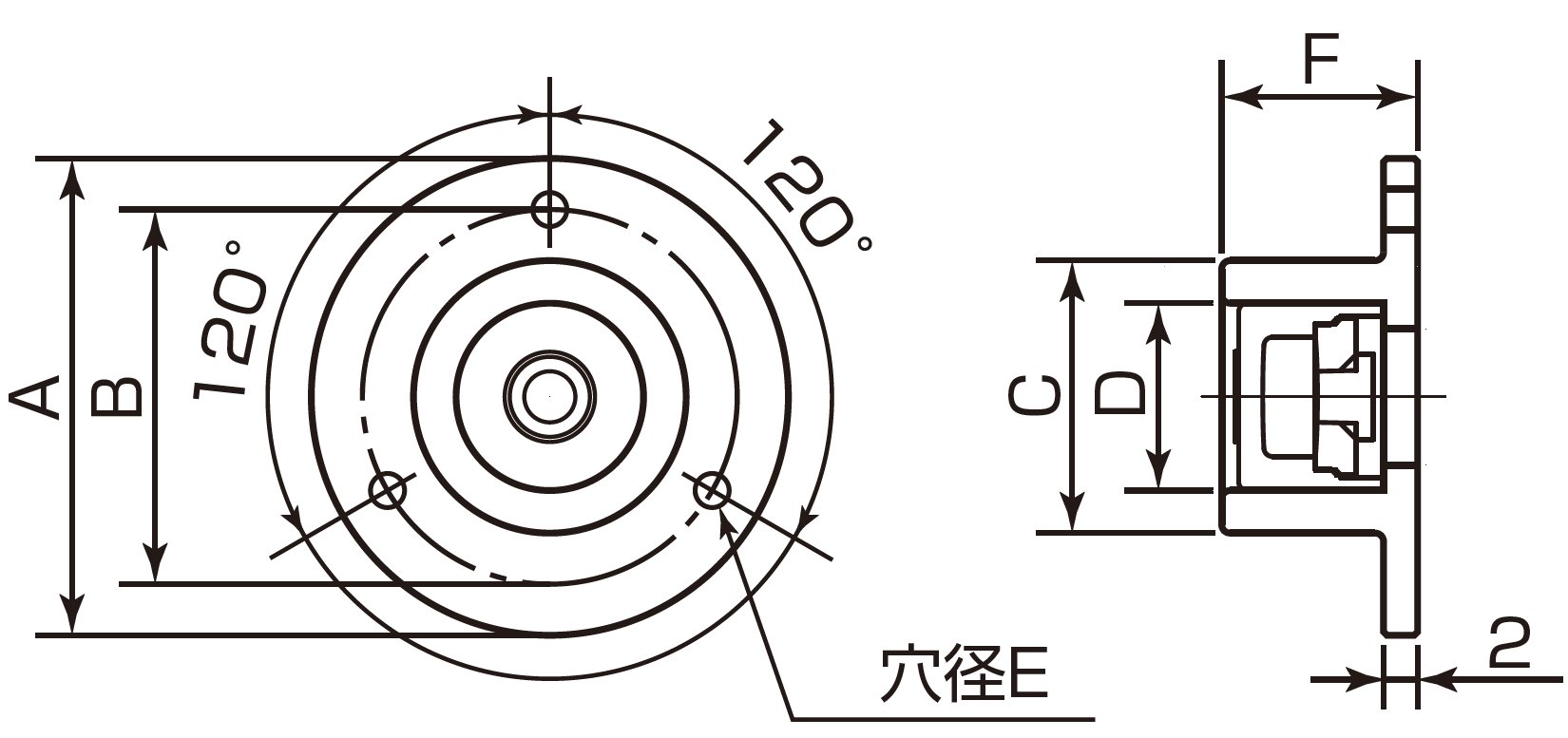

| サイズ(mm) | A:外形 | B:穴ピッチ円径 | C:たち壁径 | D:気泡官外径 | E:穴径 |  |
|---|---|---|---|---|---|---|
| R11T | 28 | 22 | 16 | 11 | 2 | |
| R12T | 28 | 22 | 16 | 12 | 2 | |
| R13T | 28 | 22 | 16 | 13 | 2 | |
| R16T | 33 | 26 | 19 | 16 | 3 | |
| R20T | 37 | 30 | 23 | 20 | 3 | |
| R25T | 42 | 35 | 28 | 25 | 3 |
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 丸型気泡管φ11・取付タイプ | 1.00mm/m=0.0573° | φ28×11.5 | 7g | R11T | 6 |
| 丸型気泡管φ12・取付タイプ | 0.50mm/m=0.0286° | φ28×11.5 | 6g | R12T | |
| 丸型気泡管φ13・取付タイプ | 1.50mm/m=0.0859° | φ28×11.5 | 6g | R13T | |
| 丸型気泡管φ16・取付タイプ | 0.50mm/m=0.0286° | φ33×11.5 | 8g | R16T | |
| 丸型気泡管φ20・取付タイプ | 0.50mm/m=0.0286° | φ37×11.5 | 10g | R20T | |
| 丸型気泡管φ25・取付タイプ | 0.50mm/m=0.0286° | φ42×11.5 | 13g | R25T |
丸気泡管
- 4本線丸気泡管
- 6本線丸気泡管
- 4本線
- 6本線
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 4本線丸気泡管 | 0.50mm/m=0.0286° | φ36×15 | 13g | V36-4L | 6 |
| 6本線丸気泡管 | 0.35mm/m=0.0201° | 13g | V36-6L | 6 |
丸型気泡管/フォルダータイプ
- 丸型気泡管/フォルダータイプ20
- 丸型気泡管/フォルダータイプ17
- 前後左右
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 丸型気泡管/フォルダータイプ20 | 0.40mm/m=0.0229° | φ20×8 | 2g | F16CR | 6 |
| 丸型気泡管/フォルダータイプ17 | 0.40mm/m=0.0229° | φ17×7.5 | F14CR | 6 |

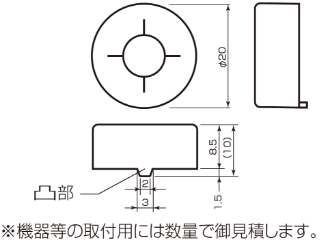

丸型気泡管KYU150
- 丸型気泡管KYU150
- 前後左右
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| 丸型気泡管KYU150 | 0.50mm/m=0.0286° | φ20×10.4 | 3g | KYU150 | 6 |

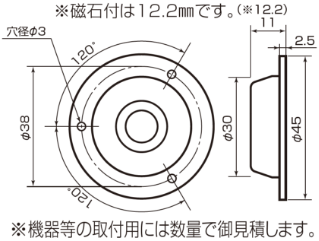

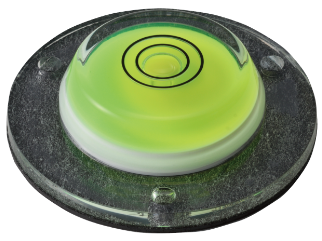

ツバ付丸型気泡管
- ツバ付丸型気泡管
- ツバ付丸型気泡管・磁石付
- 前後左右
- 磁石
| 品名 | 感度 | サイズ（mm) | 製品質量 | 品番 | 入数 |
|---|---|---|---|---|---|
| ツバ付丸型気泡管 | 0.50mm/m=0.0286° | φ45×11 | 10g | CI | 6 |
| ツバ付丸型気泡管・磁石付 | 0.50mm/m=0.0286° | φ45×12.2 | 16g | CIM | 6 |
